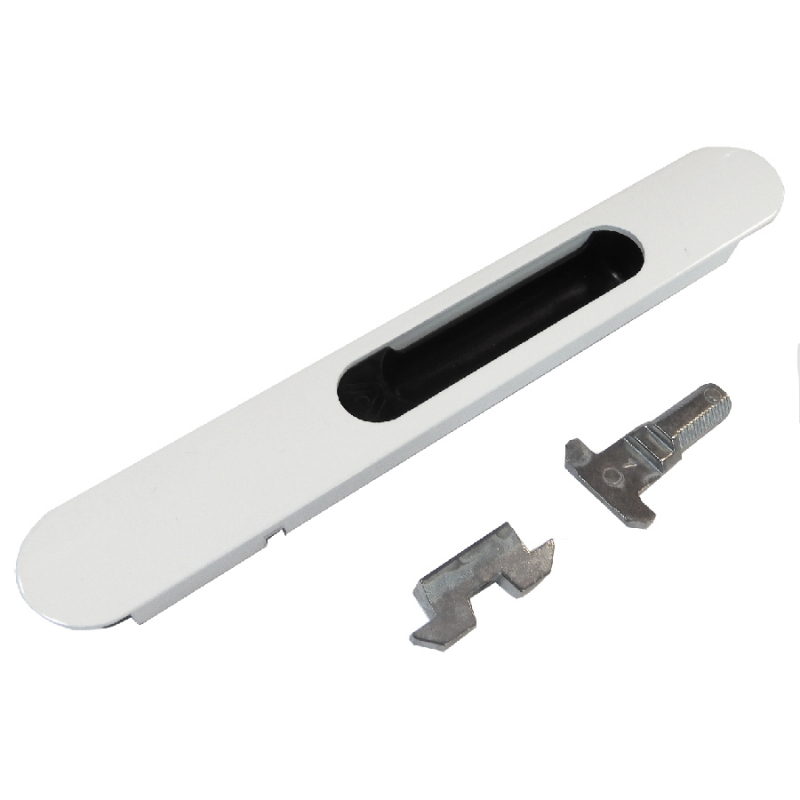

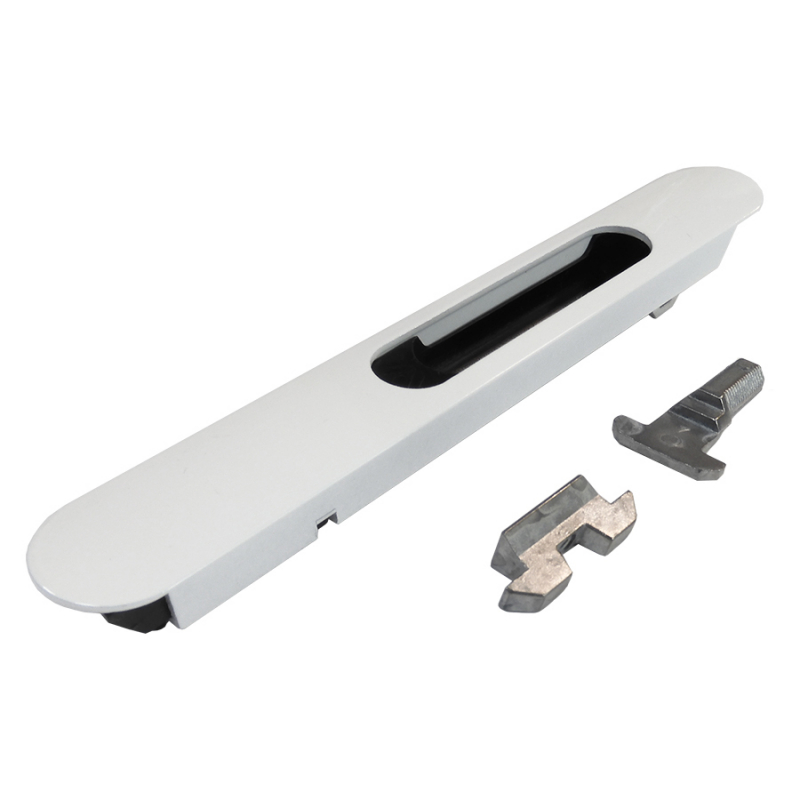

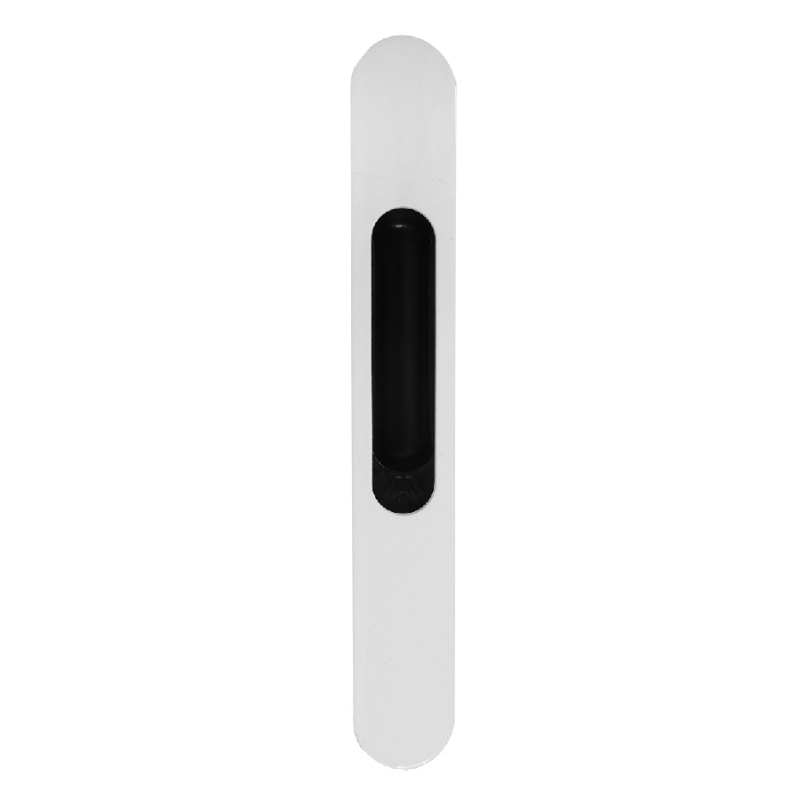

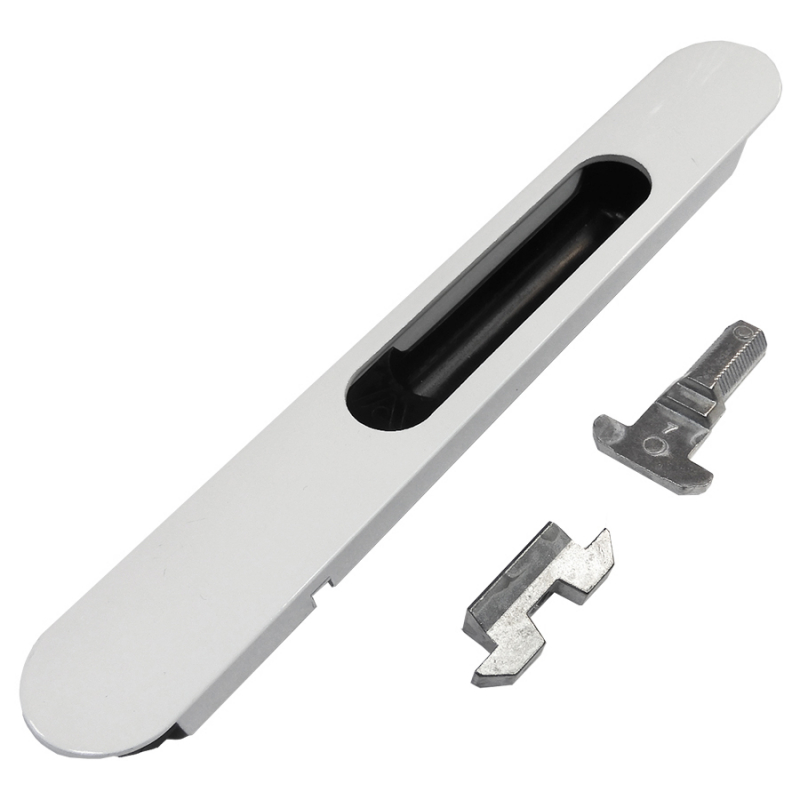

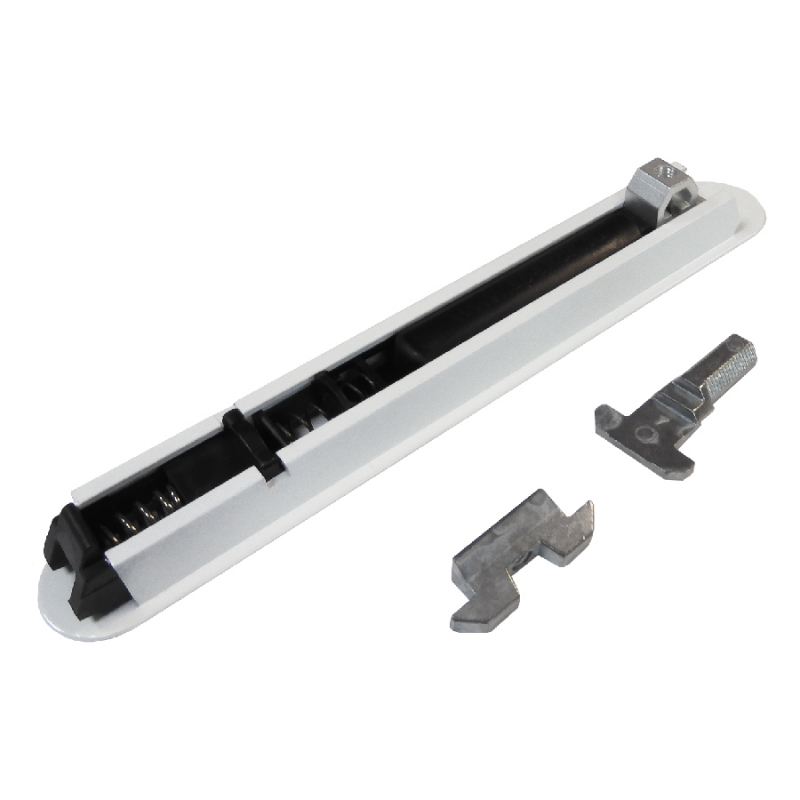

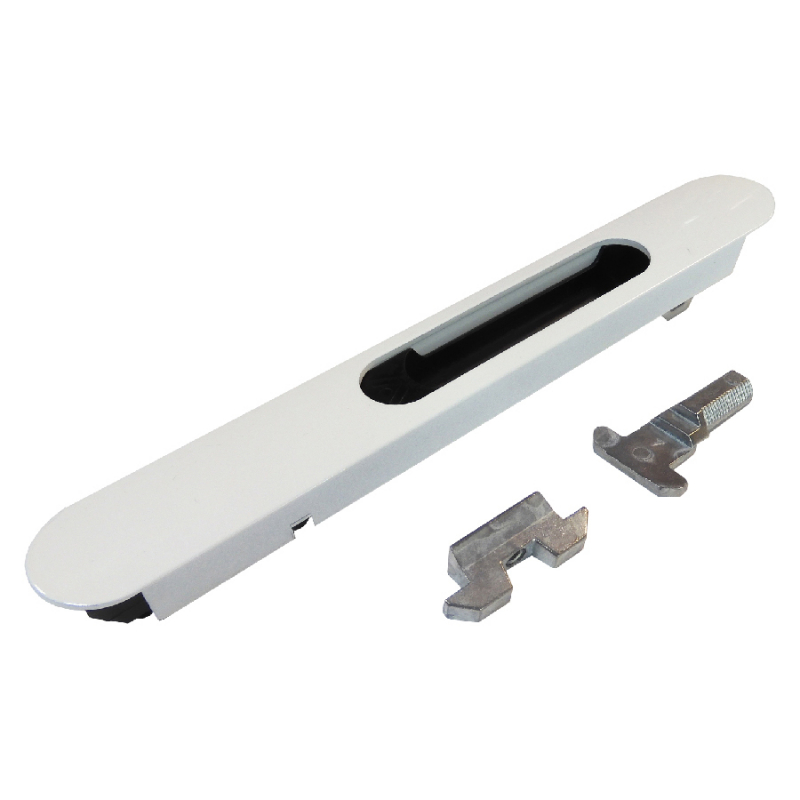

Ручка - защелка Альфа металлическая для раздвижного остекления Проведал, цвет белый

  • Рейтинг:
  • Бренд:
  • Код:
    АЗБ-07

  • 140 р.
    Есть в наличии
  • Материал:
    металл
  • Цвет:
    белый
  • Профильная система:
    алюминиевый раздвижной профиль
  • Цена указана за:
    комплект: защелка+крючок+ответная планка
  • Показать все характеристики

Защелка раздвижного остекления Alpha (Альфа) обеспечивает легкое открывание и закрывание движущихся створок Проведал одним движением, причем только с внутренней стороны. Фиксация осуществляется непосредственно в пазу профиля благодаря конструкции защелки без помощи саморезов.
Другое название - защелка Альфа со скрытым креплением.

Предназначена для фиксации створки в закрытом положении в раздвижных конструкциях.

Как поставить защелку альфа на раздвижной створке Проведал самостоятельно

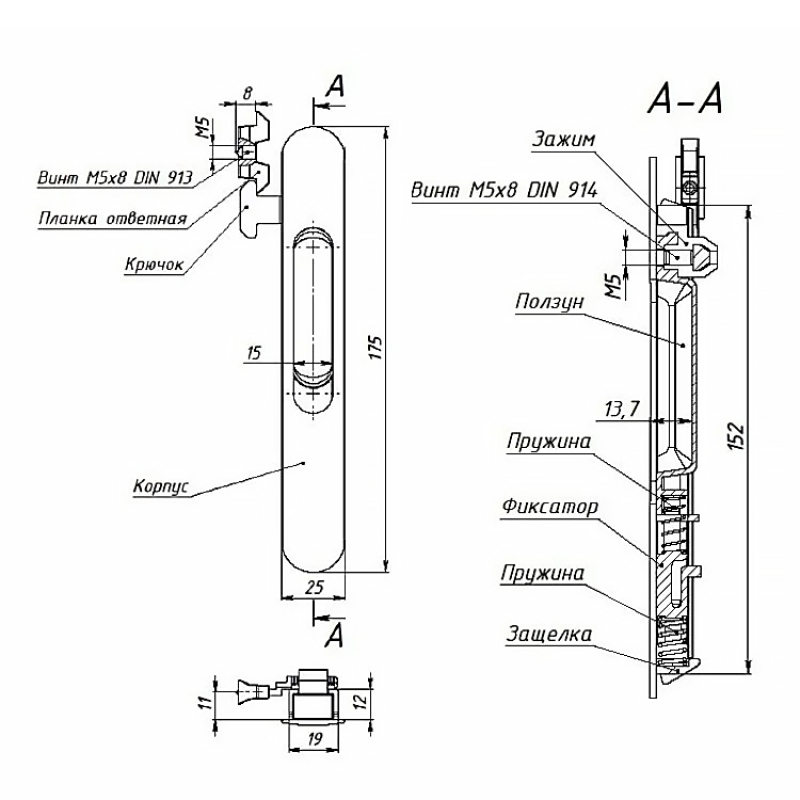

  1. Отфрезеровать створку под корпус защелки 152(3)х20,5(21) мм.
  2. Отфрезеровать торец створки, под “флажок” защелки 30х10 мм.
  3. Вставить защелку в створку, согласно схемы монтажа.
монтаж защелки альфа для проведал

Уприте нижнюю часть защелки, где находится фиксатор, в проем, под углом 10-20О к створке.

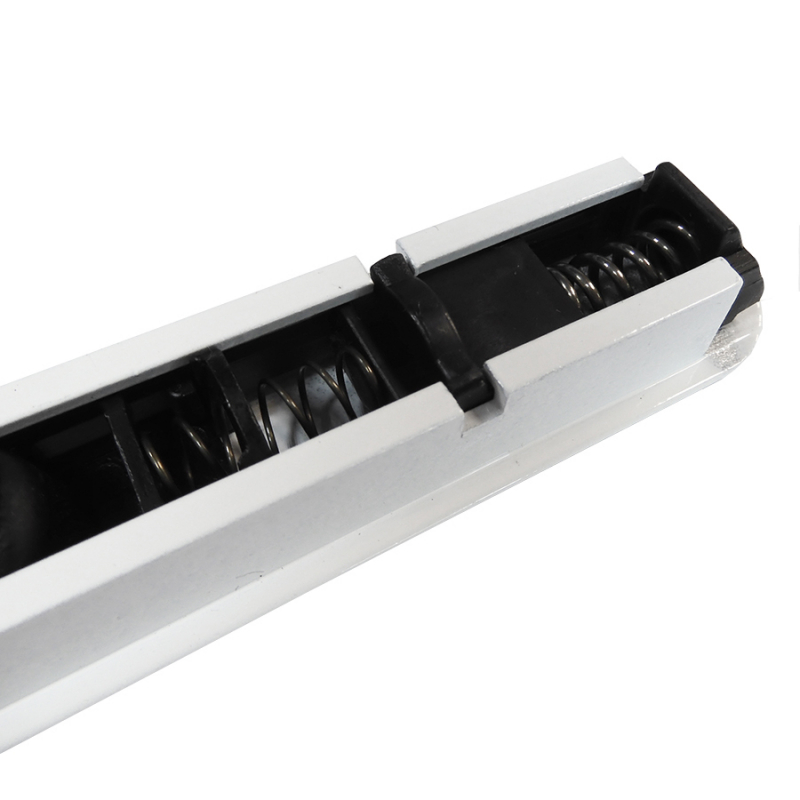

С незначительным усилием надавите вниз защелку, чтобы отжалась пружина фиксатора.

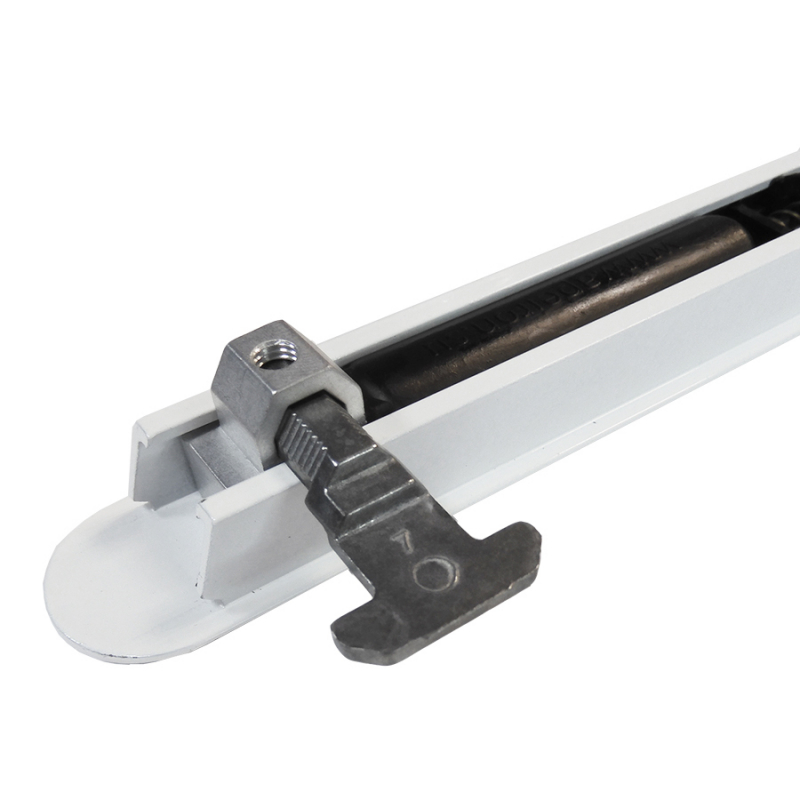

В надавленном положении вставьте защелку в проем до “щелчка”. Нажмите на ползунок, освободив отверстие под шестиграник на 2,5 мм и зафиксируйте “флажок” стопорным винтом в держателе.

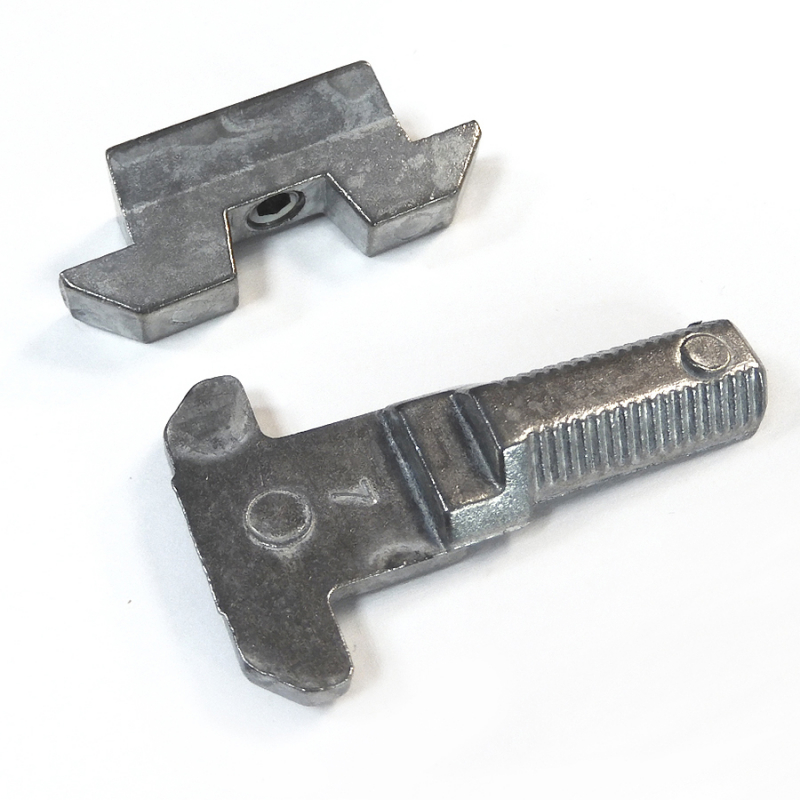

Ответная часть защелки вставляется предварительно при сборке рамы и фиксируется стопорным винтом.

Демонтаж защелки с раздвижного алюминия

  1. Одновременно нажать вниз на верхнюю часть корпуса защелки и ползунка, чтобы отжалась пружина фиксатора. Освободив тем самым, верхний выступ из зацепления. Потянув верхнюю часть на себя, освобождаем защелку из отфрезерованной части створки.
  2. Пропустить между корпусом и верхним выступом капроновый шнур. Взявшись руками на разные концы шнура, одновременно надавив вниз и на себя, чтобы отжалась пружина фиксатора, освобождаем защелку из отфрезерованной части створки.
  3. Вставить в нижнюю часть защелки плоскую отвертку, между корпусом и створкой. Надавив с незначительным усилием вверх, Чтобы сработала пружина, отжимаем фиксатор из зацепления со створкой и освобождаем защелку.
  4. Открутить на створке два нижних монтажных самореза. Выводим вертикальную створку из зацепления с горизонтальной створкой. В освободившийся проем вертикальной створки, заводим штангу, длиной 1-1,5 метра и отжимаем фиксатор изнутри створки. Освобождаем защелку!

Для регулировки вылета язычка защелки и расположения по высоте ответной части на раме Вам может понадобиться регулировочный ключ 2,5/4 мм

Если Вы не знаете, какая система Вашего окна 9 или 13, то определить, какой фурнитурный паз на Вашей двери, поможет рисунок ниже:


Доставка

Мы отправляем заказы ТК Деловые линии, СДЭК и Почта России. При оформлении заказа Вы можете указать доставку "до двери" силами ТК СДЭК.


OZON

Многие наши товары присутствуют на ОЗОНе. Вы можете заказать их на этом маркетплейсе.

МЫ НА ОЗОНЕ


Самовывоз

Вы можете забрать заказанные товары самостоятельно в пунктах выдачи СДЭКа.


доставка

Стоимость

Нажмите в корзине "оформить заказ", укажите свой регион и город, и сайт посчитает Вам доставку.

Доставка Почтой России считается отдельно и сообщается на электронную почту.

Доставка крупногабаритного заказа производится Деловыми линиями "за счет получателя". Наша услуга по отправке составляет 300 руб.

Общие
Материал металл
Цвет белый
Профильная система алюминиевый раздвижной профиль
Цена указана за комплект: защелка+крючок+ответная планка
Информация о производителе
Страна-производитель Россия

Отзывов пока нет.
